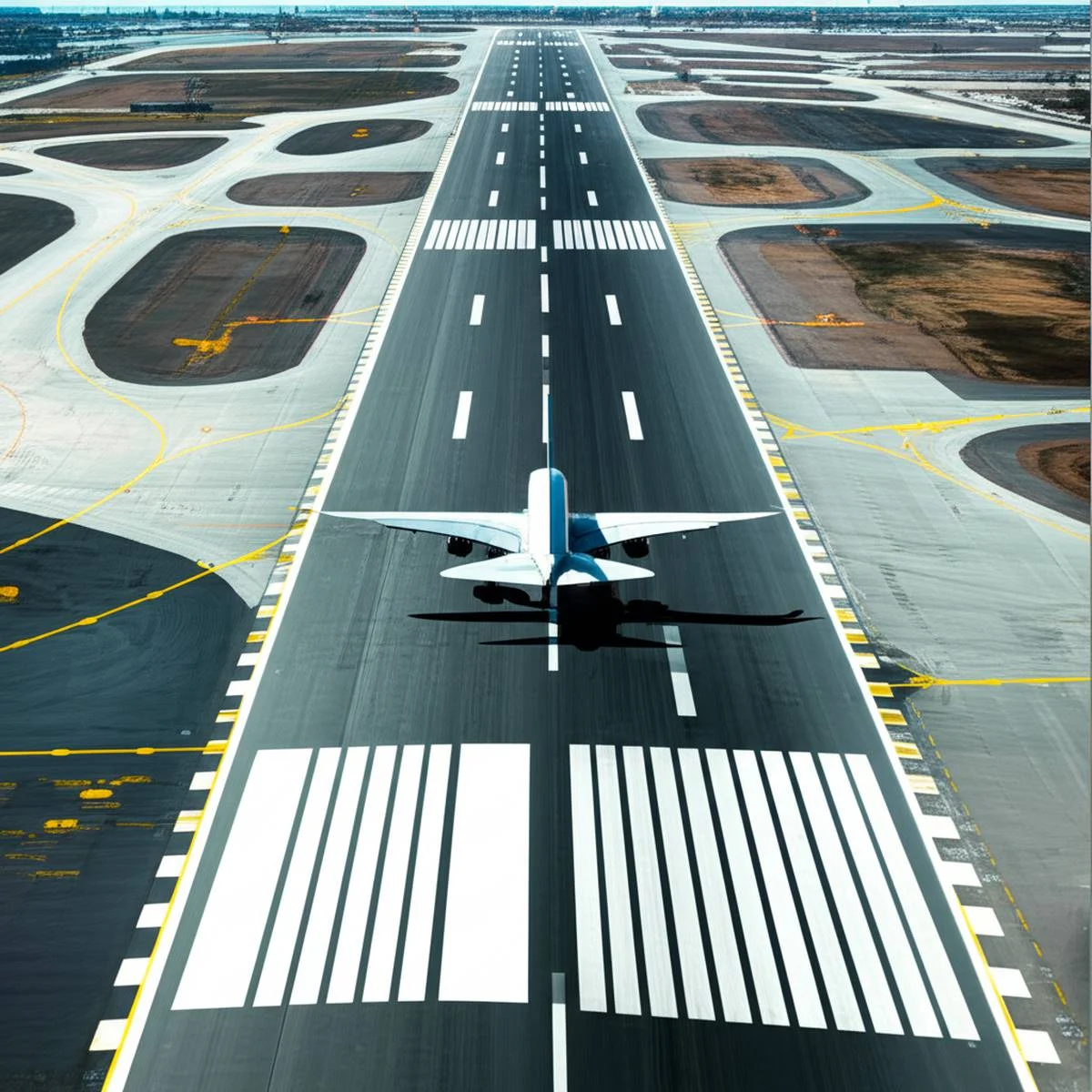

مشخصات فنی و مهندسی باند فرودگاه
باند فرودگاه یک سازه مهندسی دقیق و حیاتی است که شامل بخش های مختلفی مانند آستانه، منطقه فرود، خط مرکزی و مناطق ایمنی انتهای باند می شود. طول و عرض باند بر اساس نوع هواپیما های عملیاتی و استاندارد های ایکائو تعیین می گردد. رو سازی باند ها به دو دسته اصلی انعطاف پذیر و صلب تقسیم می شود و هر باند دارای شماره گذاری مغناطیسی، سیستم های روشنایی پیشرفته و نشانگر های بصری برای هدایت ایمن هواپیما در شرایط مختلف جوی است.
کالبد شکافی باند فرودگاه و ابعاد استاندارد
باند فرودگاه تنها یک جاده آسفالت شده ساده نیست، بلکه یک سازه پیچده مهندسی است که بر اساس دقیق ترین محاسبات آیرودینامیکی و سازه ای طراحی می شود. سازمان بین المللی هوانوردی کشوری یا ایکائو، در ضمیمه 14 خود، استاندارد های دقیقی را برای طراحی، ساخت و نگهداری باند های فرودگاه تعیین کرده است. ابعاد فیزیکی باند، یعنی طول و عرض آن، مستقیماً به کلاس هواپیما های هدف و شرایط اقلیمی فرودگاه بستگی دارد. برای مثال، عرض باند برای هواپیما های کلاس 4C معمولاً 45 متر و برای هواپیما های پهن پیکر کلاس 4E و 4F مانند ایرباس A380 یا بوئینگ 747 به 60 متر می رسد.
طول باند نیز یک عدد ثابت نیست و بر اساس عواملی مانند ارتفاع فرودگاه از سطح دریا، دمای هوا و وزن حداکثر برخاستن هواپیما محاسبه می شود. فرودگاه های واقع در مناطق کوهستانی یا گرمسیر به دلیل کاهش چگالی هوا، به باند های بسیار طولانی تری نیاز دارند تا هواپیما ها بتوانند سرعت کافی برای ایجاد نیروی برآ را کسب کنند.
پارامتر های حیاتی طول باند
در مهندسی فرودگاه، طول باند به چهار پارامتر کلیدی تقسیم می شود که خلبانان و مهندسان پرواز باید دائماً آن ها را محاسبه کنند:
- TORA یا طول باند موجود برای حرکت زمین: مسیری که خلبان برای شتابگیری و برخاستن هواپیما در اختیار دارد.
- TODA یا طول باند موجود برای برخاستن: شامل TORA به علاوه مسیر پاک یا Clearway است که هواپیما می تواند از آن برای رسیدن به ارتفاع ایمن استفاده کند.
- ASDA یا طول باند موجود برای شتابگیری و توقف: شامل TORA به علاوه استاپ وی است که در صورت لغو عملیات برخاستن، برای توقف اضطراری هواپیما استفاده می شود.
- LDA یا طول باند موجود برای فرود: مسیری که خلبان برای لمس زمین و توقف کامل هواپیما در هنگام فرود در اختیار دارد.
رو سازی باند و مفاهیم PCN و ACN
رو سازی باند فرودگاه باید بتواند وزن عظیم هواپیما ها و ضربه های ناشی از فرود را تحمل کند. به طور کلی دو نوع رو سازی در فرودگاه ها استفاده می شود. رو سازی انعطاف پذیر که از آسفالت ساخته می شود و در برابر بارهای ضربه ای مقاومت خوبی دارد. رو سازی صلب که از بتن سیمانی ساخته می شود و عمر طولانی تری داشته و در برابر فرسایش ناشی از جت های خروجی موتور هواپیما مقاوم تر است.
قانون طلایی مهندسی فرودگاه: شماره طبقه بندی هواپیما یا ACN هرگز نباید از شماره طبقه بندی رو سازی باند یا PCN بیشتر باشد. در غیر این صورت، فرود هواپیما باعث تخریب ساختار باند می شود.
مهندسان فرودگاه با محاسبه PCN، ظرفیت تحمل باند را اعلام می کنند و شرکت های هواپیمایی باید با محاسبه ACN هواپیما های خود، از عملیات در این باند اطمینان حاصل کنند.
خطوط و علائم روی باند
خط کشی روی باند فرودگاه زبان مشترک خلبانان و برج مراقبت است. هر خط و علامت دارای مفهوم خاصی است که به هدایت ایمن هواپیما کمک می کند.
- شماره گذاری باند: بر اساس جهت مغناطیسی باند تعیین می شود. برای مثال باند 29 یعنی باندی که جهت مغناطیسی آن 290 درجه است. اگر فرودگاه دارای باند های موازی باشد، از حروف L، C و R برای چپ، مرکز و راست استفاده می شود.
- آستانه باند: خطوط سفید موازی در ابتدای باند که نشان دهنده نقطه شروع فرود است.
- خط مرکزی: خط سفید ممتد و منقطع در وسط باند که محور تقارن باند را نشان می دهد.
- منطقه فرود: مستطیل های سفید رنگی که فاصله 500 متری ابتدای باند را مشخص می کنند و برای ارزیابی شیب فرود استفاده می شوند.
- نقطه هدف: دو بلوک مستطیلی بزرگ سفید رنگ که نشان دهنده نقطه ایده آل برای لمس زمین توسط چرخ های اصلی هواپیما است.
مناطق ایمنی و نواحی کمکی
فرودگاه ها دارای مناطق حاشیه ای هستند که برای ایمنی بیشتر در شرایط اضطراری طراحی شده اند. این مناطق با خطوط زرد رنگ از بخش اصلی باند جدا می شوند.
- RESA یا منطقه ایمنی انتهای باند: ناحیه ای هموار و پاکسازی شده در انتهای باند که برای کاهش آسیب در صورت خروج هواپیما از انتهای باند یا فرود کوتاه طراحی شده است.
- استاپ وی: ناحیه ای که دقیقاً بعد از باند اصلی قرار دارد و برای توقف اضطراری هواپیما در صورت لغو عملیات برخاستن استفاده می شود.
- بلاست پد: ناحیه ای مقاوم شده در ابتدای باند که برای محافظت از سطح زمین در برابر جت های خروجی پرقدرت موتور هواپیما ها طراحی شده است و اجازه فرود یا برخاستن از آن وجود ندارد.
سیستم های روشنایی و ناوبری بصری
عملیات فرودگاه در شب یا شرایط دید کم کاملاً به سیستم های روشنایی پیشرفته وابسته است. چراغ های لبه باند معمولاً سفید هستند و در انتهای باند به رنگ زرد تغییر می کنند. چراغ های خط مرکزی نیز به خلبان کمک می کنند تا در شرایط مه آلود، محور باند را گم نکند.
یکی از مهم ترین ابزار های ناوبری بصری، سیستم PAPI یا نشانگر شیب بصری است. این سیستم شامل چهار چراغ در کنار باند است که با ترکیب رنگ های قرمز و سفید، به خلبان نشان می دهد آیا در شیب صحیح فرود قرار دارد یا خیر. اگر خلبان دو چراغ قرمز و دو چراغ سفید ببیند، در شیب ایده آل 3 درجه قرار دارد.
حداقل طول باند برای هواپیما های تجاری
| نوع هواپیما | کلاس ایکائو | حداقل طول باند مورد نیاز |
|---|---|---|
| ایرباس A320 / بوئینگ 737 | 4C | 2000 تا 2500 متر |
| ایرباس A330 / بوئینگ 777 | 4E | 2500 تا 3000 متر |
| ایرباس A380 / بوئینگ 747-8 | 4F | 3000 تا 4000 متر |
تاثیر عوامل محیطی بر عملکرد باند
مهندسی فرودگاه تنها به ساخت یک سطح صاف محدود نمی شود. مفهوم ارتفاع چگالی یکی از چالش برانگیز ترین مباحث در عملیات پرواز است. در فرودگاه های واقع در ارتفاعات بالا یا مناطق بسیار گرم، هوای رقیق باعث می شود که موتور ها رانش کمتری تولید کنند و بال ها نیز نیروی برآی کمتری ایجاد کنند. به همین دلیل، فرودگاه هایی مانند فرودگاه مهرآباد تهران یا فرودگاه لاپاز بولیوی، به باند های بسیار طولانی تری نسبت به فرودگاه های هم سطح دریا نیاز دارند تا ایمنی پرواز ها تضمین شود.
جمع بندی
باند فرودگاه یک شاهکار مهندسی است که ترکیبی از علم مواد، آیرودینامیک، هواشناسی و ناوبری را در خود جای داده است. درک مشخصات فنی باند، از جمله ابعاد استاندارد، انواع رو سازی، خطوط و علائم و مناطق ایمنی، نه تنها برای خلبانان و مهندسان هوانوردی، بلکه برای درک پیچیدگی های صنعت حمل و نقل هوایی بسیار حیاتی است. رعایت دقیق استاندارد های ایکائو و نگهداری مداوم از این سازه ها، ضامن ایمنی میلیون ها مسافر در سراسر جهان است.
